Zones atex : comprendre la réglementation des atmosphères explosives

Cet article vous aide à comprendre en profondeur la réglementation ATEX, en abordant les principes de zonage et vos obligations légales. Nous verrons comment classer les zones à risque, identifier les substances inflammables et appliquer correctement les directives européennes dans votre entreprise.

Qu'est-ce qu'une zone ATEX et comment la définir

La définition d'une zone ATEX repose sur la présence potentielle d'une atmosphère explosive, formée par le mélange de l'air avec des gaz, des vapeurs ou des poussières combustibles. Ce classement détermine les systèmes de protection à mettre en œuvre pour prévenir tout risque d'inflammation. L'objectif principal est de garantir la sécurité des travailleurs susceptibles d'être exposés à ces environnements dangereux.

Classification des zones selon la fréquence d'exposition

La classification des zones ATEX organise les espaces en fonction de la nature des substances, de la fréquence d'apparition du mélange explosif et de sa durée de présence. Un code spécifique, allant de 0 à 2 pour les gaz et de 20 à 22 pour les poussières, permet de préciser le niveau de risque. Cette approche facilite l'adaptation des exigences de sécurité à chaque situation particulière.

• Zone 0 ou 20 : il s'agit d'un endroit où une atmosphère explosive est présente en permanence ou très fréquemment, dépassant 1000 heures par an. On la trouve par exemple à l'intérieur d'un réservoir ou d'un silo fermé, ce qui représente le niveau de risque le plus élevé.
• Zone 1 ou 21 : cette catégorie correspond à une présence occasionnelle lors des opérations normales, estimée entre 10 et 1000 heures par an. Elle intervient typiquement pendant le remplissage de cuves ou le transfert de produits inflammables.
• Zone 2 ou 22 : ici, la présence est rare et de courte durée, totalisant moins de 10 heures par an. Cette situation se produit uniquement en cas de dysfonctionnements exceptionnels ou de fuites accidentelles sur une canalisation.
• Paramètres d'évaluation : l'analyse prend en compte le type de substance inflammable, la qualité de la ventilation, la fréquence des opérations et la durée de présence du mélange dangereux.

Cette gradation permet à l'employeur de sélectionner les équipements ATEX appropriés et de dimensionner les protections pour chaque contexte. La délimitation précise des zones à risque constitue la base du document relatif à la protection contre les explosions. Elle guide également les investissements nécessaires pour assurer la sécurité des installations.

Différences entre zones gaz et zones poussières

La classification des zones ATEX distingue clairement les atmosphères explosives gazeuses de celles générées par les poussières. Bien que les principes de zonage soient similaires, leurs caractéristiques physiques diffèrent sensiblement. Ainsi, chaque type de substance nécessite des mesures de prévention adaptées.

Les gaz et les vapeurs se dispersent rapidement, créant un danger immédiat dès qu'une source d'inflammation est présente. À l'inverse, les poussières combustibles ont tendance à se déposer, mais n'en restent pas moins dangereuses. Elles peuvent provoquer des explosions secondaires très violentes si des nuages de poussière se forment à partir des dépôts au sol ou sur les surfaces.

Le choix du matériel dépend directement de cette distinction essentielle. Une entreprise confrontée à la fois à des poussières et à des vapeurs doit classer chaque secteur de manière indépendante. Il est crucial de traiter séparément les risques liés aux atmosphères explosives pour garantir un niveau de sécurité optimal.

Exemples pratiques de zonage en milieu industriel

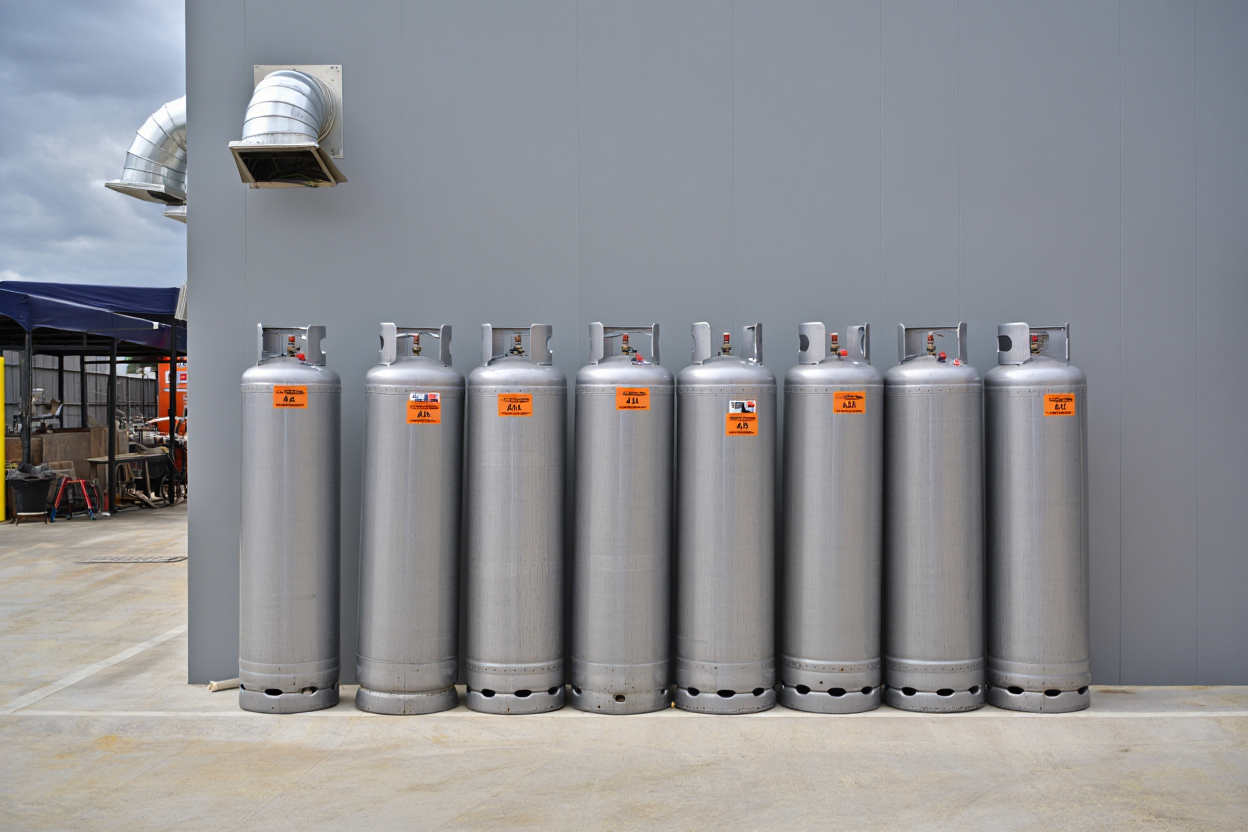

Un réservoir de propane en extérieur est typiquement classé en zone 0, en raison de la présence continue de gaz. La salle de remplissage adjacente, où des vapeurs peuvent s'échapper occasionnellement, représente une zone 1. Ces exemples illustrent l'application concrète de la réglementation sur le terrain.

Une zone de concassage où la poussière n'apparaît que brièvement correspond souvent à une zone 22. Dans une chaufferie, une ventilation performante peut permettre de requalifier une zone en zone 2, ce qui allège souvent les contraintes sur les équipements ATEX et réduit les coûts d'exploitation.

Cadre légal et normes applicables aux zones ATEX

La réglementation ATEX s'appuie sur un ensemble complet de directives européennes, intégrées au droit français, qui établissent un cadre strict pour les fabricants et les employeurs. Une compréhension approfondie de ce contexte légal est indispensable pour mettre en œuvre des mesures de prévention efficaces et éviter de lourdes sanctions.

Directives européennes ATEX 114 et 153 expliquées

Le cadre réglementaire repose sur deux textes fondamentaux : la directive 2014/34/UE (ATEX 114) concernant la mise sur le marché des équipements, et la directive 1999/92/CE (ATEX 153) relative à la protection des travailleurs. Ces directives imposent des exigences rigoureuses pour assurer la sécurité dans les zones à risque d'explosion.

• Directive ATEX 2014/34/UE : Elle oblige les fabricants à réaliser une évaluation de conformité stricte et à apposer le marquage CE ainsi que le marquage ATEX spécifique. Ils doivent également constituer un dossier technique complet avant de commercialiser tout équipement destiné aux atmosphères explosives.
• Directive ATEX 1999/92/CE : Ce texte impose à l'employeur d'évaluer les risques d'explosion et de classer avec précision les zones ATEX. Les conclusions de cette évaluation doivent être formalisées par écrit et accompagnées de mesures de prévention pour protéger les travailleurs susceptibles d'être exposés.
• Directive SEVESO 3 (2012/18/UE) : En vigueur depuis juin 2015, elle renforce la prévention des accidents majeurs, dont les explosions, sur les sites industriels à haut risque. Elle exige des mesures renforcées de maîtrise des dangers et une meilleure planification des situations d'urgence.
• Harmonisation européenne : Ces directives européennes garantissent un niveau de protection uniforme au sein du marché unique. Cette harmonisation facilite la libre circulation des équipements certifiés ATEX et simplifie la mise en conformité pour les entreprises opérant à l'international.

La directive 2014 stipule que tout équipement destiné aux zones ATEX doit porter le marquage CE, attestant de son respect des normes harmonisées. Les fabricants doivent prouver cette conformité par des essais, une évaluation technique et en conservant une documentation technique pendant dix ans.

Transposition en droit français et obligations ICPE

La directive ATEX 1999/92/CE a été transposée en France principalement via le Code de l'environnement pour les installations classées (ICPE) et le Code du travail pour la protection des salariés. Cette transposition crée des obligations légales précises que chaque employeur doit respecter, sous peine de sanctions.

• Code du travail français : Les articles R.4227-42 à R.4227-54 intègrent les exigences de la directive ATEX 153. Ils imposent la rédaction du DRPCE (Document Relatif à la Protection Contre les Explosions), qui doit être annexé au Document Unique d'Évaluation des Risques.
• Code de l'environnement : Les articles R.557-1-1 à R.557-7-9 s'appliquent aux installations classées pour la protection de l'environnement (ICPE). Cela concerne, par exemple, la rubrique 2160 relative au stockage de matières pulvérulentes inflammables.
• Obligations ICPE : Les sites soumis à déclaration ou à autorisation doivent justifier leur zonage ATEX et le choix d'équipements certifiés ATEX. Ils ont également l'obligation d'installer des systèmes de protection collectifs adaptés et de produire des rapports d'inspection périodiques.

L'employeur doit mettre en place des mesures organisationnelles, telles qu'une formation spécifique aux risques ATEX et des consignes écrites claires. Il est également impératif de prévoir un système d'autorisation d'accès aux zones classées et une signalisation réglementaire de couleur orange, en complément de l'utilisation d'équipements certifiés ATEX.

Sanctions et responsabilités en cas de non-conformité

Négliger le risque d'explosion et les obligations de la réglementation ATEX expose l'employeur à des amendes pouvant s'élever jusqu'à 10 000 euros par infraction, selon le Code du travail. Au-delà des conséquences financières, sa responsabilité civile et pénale peut être engagée personnellement en cas d'accident résultant d'un défaut de conformité.

Les autorités de contrôle vérifient régulièrement la mise à jour du DRPCE, la présence d'équipements certifiés ATEX et l'efficacité des systèmes de protection. En cas de manquement grave mettant en danger la sécurité des travailleurs, ces contrôles peuvent entraîner l'arrêt immédiat des activités de l'installation.

Obligations de l'employeur et choix des équipements ATEX

Conformément à la réglementation, l'employeur a pour obligation légale d'identifier, de classifier et de documenter chaque zone à risque présentant un risque d'explosion au sein de son établissement. Il doit ensuite sélectionner avec rigueur des équipements certifiés ATEX spécifiquement adaptés à chaque zone ATEX identifiée. Cette démarche, imposée par les directives européennes, assure la sécurité des équipes et garantit la pleine conformité de l'entreprise.

Évaluation des risques et rédaction du DRPCE obligatoire

L'application de la réglementation ATEX exige une analyse approfondie des risques liés aux atmosphères explosives pour prévenir tout incident. L'employeur doit repérer les substances inflammables et estimer la probabilité ainsi que la durée de formation d'atmosphères explosives. Il classe ensuite chaque secteur selon les codes 0, 1 ou 2 pour les gaz, et 20, 21 ou 22 pour les poussières explosives.

• Identification des substances : il est nécessaire de lister tous les gaz, vapeurs et poussières inflammables utilisés ou produits durant le processus de fabrication, y compris les résidus.
• Analyse des conditions : l'objectif est de déterminer si l'apparition d'un mélange explosif est permanente ou accidentelle, tout en évaluant l'efficacité de la ventilation.
• Localisation des zones : chaque zone dangereuse doit être clairement délimitée sur les plans, en prenant en compte les sources d'émission et les obstacles physiques.
• Documentation du DRPCE : les conclusions de cette évaluation des risques doivent être consignées dans le Document Relatif à la Protection Contre les Explosions (DRPCE), qui est annexé au Document Unique.

Le DRPCE doit être mis à jour immédiatement après tout changement notable, comme une modification des locaux ou des procédés. Cette actualisation est cruciale pour démontrer la conformité lors des contrôles et sert de preuve en cas d'incident. Le Document Unique doit également refléter ces évolutions pour assurer une prévention efficace.

Décryptage du marquage et catégories d'équipements certifiés

Le marquage ATEX apposé sur les appareils utilise un code standardisé qui permet de reconnaître instantanément la zone d'utilisation autorisée. Tout équipement ATEX affiche obligatoirement le symbole « Ex », suivi de détails sur son type de protection et sa température maximale. Ce système est essentiel pour éviter les erreurs d'affectation qui pourraient conduire à des accidents graves.

• Exemple de lecture : « II 2 G Ex d IIB T4 » indique un matériel pour l'industrie de surface (II), utilisable en zone 1 (catégorie 2), pour les gaz (G).
• Catégorie 1 : réservée aux zones 0 et 20 où le risque est très élevé, elle concerne des appareils de haute fiabilité dotés de sécurités redondantes.
• Catégorie 2 : prévue pour les zones 1 et 21 à risque élevé, elle désigne des équipements certifiés ATEX qui restent sûrs même en cas de défaut unique.
• Catégorie 3 : adaptée aux zones 2 et 22 où le risque est moindre, elle offre une protection normale pour un fonctionnement standard.

Les groupes de gaz classent les matières selon leur dangerosité, le groupe IIC (comme l'hydrogène) nécessitant le matériel le plus résistant. Les classes de température (de T1 à T6) définissent la chaleur maximale de surface admissible pour éviter l'inflammation. Consultez les exigences ATEX pour vos EPI afin de choisir des vêtements certifiés EN 1149-5 et de vous protéger efficacement contre les risques liés aux atmosphères explosives.

Vêtements anti-statiques et protections pour zones explosives

Le personnel intervenant dans les zones à risque d'explosion doit impérativement porter des vêtements anti-statiques conformes à la norme EN 1149-5. Ces tenues dissipent les charges électriques accumulées par les mouvements, empêchant ainsi la création d'étincelles dangereuses. Il s'agit d'une protection vitale pour éviter l'inflammation accidentelle d'un mélange explosif sur le lieu de travail.

La présence de poussières explosives ou de gaz exige également le port d'équipements de protection contre les arcs électriques (norme EN 61482-1-2). Cela est particulièrement vrai pour les interventions techniques sur les installations électriques réalisées en zones ATEX 1/21 ou 0/20. Une parka adaptée et des outils isolants constituent souvent l'équipement de base requis pour la maintenance dans ces zones classées.

Il est primordial de vérifier l'état des équipements de protection individuelle avant chaque utilisation pour en garantir l'efficacité. L'absence de déchirures et un bon état de propreté sont indispensables pour maintenir les propriétés de conductivité et assurer la sécurité de l'utilisateur. Un registre doit permettre de tracer ces inspections ainsi que toute modification apportée aux vêtements utilisés en zones ATEX.
